Геодезическая разбивочная основа: требования, оформление, контроль
Эксперты Системы Строительство подготовили рекомендации, как работать с геодезической разбивочной основой. Вы узнаете, что входит в ГРО, какие требования к ней предъявляют и как обеспечить ее сохранность в течение всего строительства.
Геодезическая разбивочная основа (ГРО) – это неотъемлемый элемент на любом строительном объекте, от которого зависит точность переноса проекта в натуру и надежность строительства.
Что такое ГРО
ГРО – это геодезическая сеть с закрепленными на местности или объекте пунктами и знаками. Ее используют, чтобы перенести проектные решения в натуру (СП 126.13330.2017). В состав ГРО включают не менее трех реперов на расстоянии до 0,5 км от объекта. Расстояние может быть другое, если его обосновали результатами геотехнических изысканий, которые учли влияние котлованов, фундаментов и конструкций на возможное вспучивание или осадку грунтов на территории.

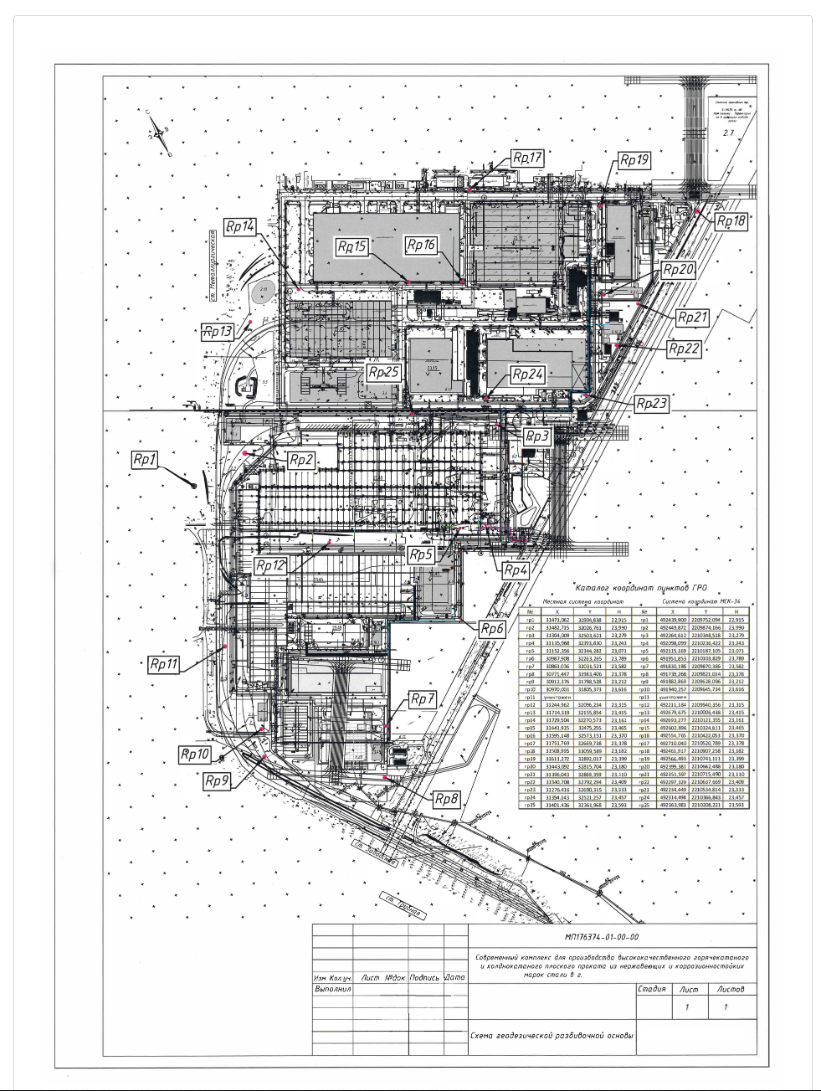

Пример схемы геодезической разбивочной основы здания
Римма Сарвартдинова
Эксперт Системы Строительство, руководитель проектов по разработке ИД. Автор книги «Assistant in construction. Пособие по исполнительной документации». Автор и спикер тренингов и обучений для крупных строительных компаний
Геодезическая разбивочная основа (ГРО) – это неотъемлемый элемент на любом строительном объекте, от которого зависит точность переноса проекта в натуру и надежность строительства.
Что такое ГРО
ГРО – это геодезическая сеть с закрепленными на местности или объекте пунктами и знаками. Ее используют, чтобы перенести проектные решения в натуру (СП 126.13330.2017). В состав ГРО включают не менее трех реперов на расстоянии до 0,5 км от объекта. Расстояние может быть другое, если его обосновали результатами геотехнических изысканий, которые учли влияние котлованов, фундаментов и конструкций на возможное вспучивание или осадку грунтов на территории.
Пример схемы геодезической разбивочной основы здания
Разместить знаки геодезической основы и реперов необходимо так, чтобы обеспечить их сохранность на всех стадиях строительства и эксплуатации объекта. Это необходимо, чтобы проверять, не деформировались ли конструкции.

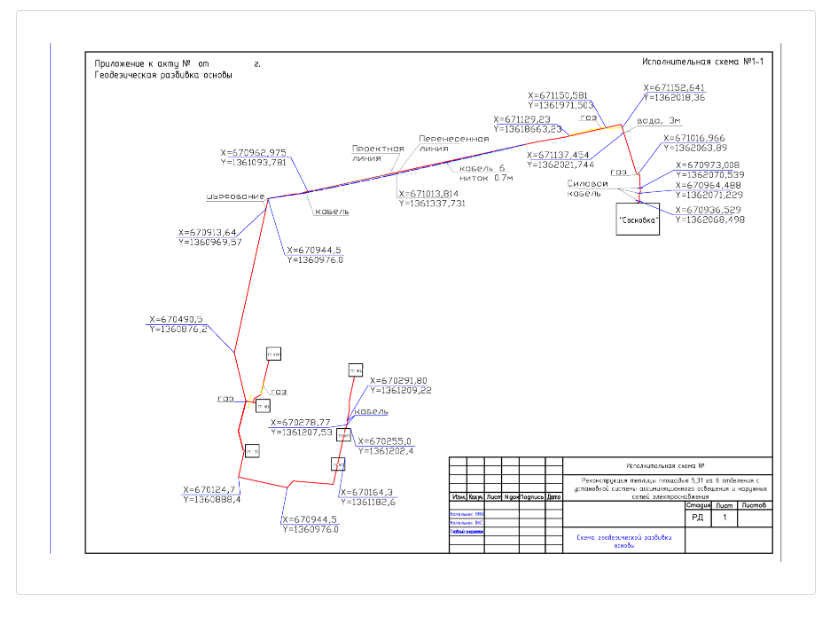

Пример схемы геодезической разбивочной основы кабельной линии
Пример схемы геодезической разбивочной основы кабельной линии
Кто создает ГРО
Создает и выносит на стройплощадку ГРО застройщик или техзаказчик (п. 7.1 СП 48.13330.2019). Чтобы оформить передачу ГРО подрядчику, действуйте так. Знаки передавайте по акту приема-передачи по форме приложения Б СП 126.13330.2017. К нему добавьте:
Если участок – точечная застройка и находится рядом со зданиями, ГРО можно подготовить в неполном объеме. Разбивку осей допустимо производить от уже существующих реперов и характерных точек (п. 5.4 СП 126.13330.2017).
Чтобы обеспечить сохранность знаков ГРО, подрядчик обязан:
Какие особенности ГРО для линейных объектов
Смотрите особенности для ГРО при ...
Создает и выносит на стройплощадку ГРО застройщик или техзаказчик (п. 7.1 СП 48.13330.2019). Чтобы оформить передачу ГРО подрядчику, действуйте так. Знаки передавайте по акту приема-передачи по форме приложения Б СП 126.13330.2017. К нему добавьте:
- каталоги координат в системе МСК-СРФ;
- отметки реперов в госсистеме высот.
Если участок – точечная застройка и находится рядом со зданиями, ГРО можно подготовить в неполном объеме. Разбивку осей допустимо производить от уже существующих реперов и характерных точек (п. 5.4 СП 126.13330.2017).
Чтобы обеспечить сохранность знаков ГРО, подрядчик обязан:
- сохранять их в течение всего строительства;
- проверять не реже двух раз в год – весной и осенью;
- вести мониторинг состояния грунтов и конструкций.
Какие особенности ГРО для линейных объектов
Смотрите особенности для ГРО при ...
