Защитные конструкции от БПЛА: проектирование, монтаж, исполнительная документация
Указ Президента № 604 вводит жесткий контроль: за неэффективную защиту от дронов компанию могут передать под временное госуправление. Эксперты Системы ПроТех подготовили подробную инструкцию, которая поможет спроектировать и смонтировать защитные конструкции. Вы узнаете, какие виды ЗОК на каких объектах использовать. Получите готовые формулы и примеры расчетов необходимых данных для работы с ЗОК. Научитесь подбирать необходимые элементы конструкций и разрабатывать их эскизные проекты.
Римма Сарвартдинова
Эксперт Системы ПроТех, руководитель проектов по разработке ИД. Автор книги «Assistant in construction. Пособие по исполнительной документации». Автор и спикер тренингов и обучений для крупных строительных компаний
Мнение
Безопасность как приоритет: готовые решения по защите предприятий от дроновНаталья Куликова
главный редактор Системы ПроТех
Перед вами готовое методическое руководство для инженеров по созданию систем защиты от БПЛА. Оно исключает ошибки при расчете нагрузок, подборе элементов ЗОК и гарантирует успешную сдачу ИД. Воспользуйтесь рекомендацией платформы «ПроТех», чтобы получить:
- в 3 раза быстрее согласованный эскизный проект за счет готовых алгоритмов расчета;
- до 15 рабочих часов экономии на поиске информации благодаря объединенным в одном месте нормативам, правилам монтажа и требованиям к документации;
- 100%-ю уверенность в надежности конструкции за счет точного подбора элементов под заданный уровень защиты и приемлемую вероятность разрушения.
Промышленные предприятия, объекты энергетики, складские комплексы и другая критическая инфраструктура вынуждена защищаться от беспилотных летательных аппаратов (БПЛА). Ужесточают и требования к антитеррористической защищенности объектов. В 2024 году ввели уголовную ответственность за нарушение требований к антитеррористической защищенности объектов и территорий (Закон от 31.07.2023 № 398-ФЗ). Ответственность наступает в том случае, если нарушение повлекло за собой тяжкие последствия. А 24 августа 2026 года вышел Указ Президента № 604, который узаконил передачу бизнеса в госуправление, если он неэффективно защищает свои объекты от БПЛА.
СП 542.1325800.2024 установил единые требования к проектированию защитных конструкций. Но СП определяет общие требования к проектированию и не содержит полноценной открытой методики расчета защитных конструкций. Кроме того, свод правил отсылает к методическим рекомендациям Минстроя, которых нет в свободном доступе. Не определили и единый расчетный сценарий. Проектировщику нужно самому выбирать исходные данные, определять расчетные воздействия, обосновывать конструктивные решения и подтверждать их эффективность.
В рекомендации разберем, какие НПД использовать, когда проектируете и возводите защитные ограждающие конструкции (ЗОК). А также какие данные должны быть в задании на проектирование и что предусмотреть в проектной и исполнительной документации. Вы узнаете, что проверить, когда монтируете и принимаете конструкции.
Какие нормы и рекомендации использовать при проектировании и строительстве ЗОК
Единого документа, который полностью регулирует выбор расчетной угрозы, проектирование, испытание, монтаж и приемку ЗОК, пока нет. Состав документов зависит от типа объекта, конструктивного решения, материалов и условий эксплуатации. Примерный состав документов описали в таблице.

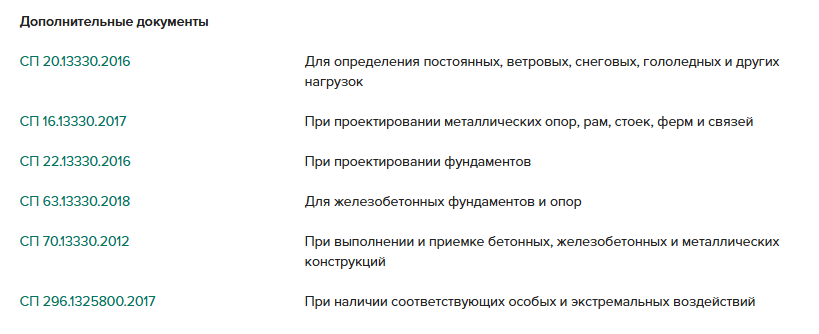

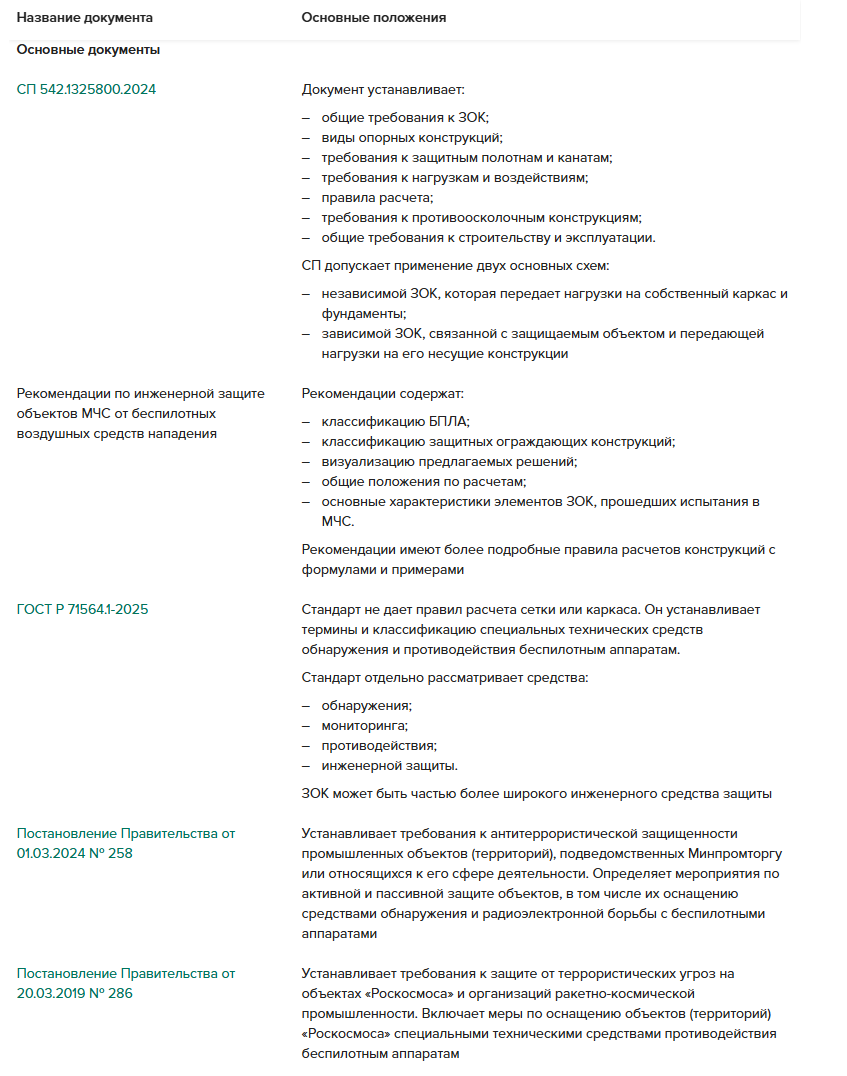

Основные и дополнительные НПД
СП 542.1325800.2024 установил единые требования к проектированию защитных конструкций. Но СП определяет общие требования к проектированию и не содержит полноценной открытой методики расчета защитных конструкций. Кроме того, свод правил отсылает к методическим рекомендациям Минстроя, которых нет в свободном доступе. Не определили и единый расчетный сценарий. Проектировщику нужно самому выбирать исходные данные, определять расчетные воздействия, обосновывать конструктивные решения и подтверждать их эффективность.
В рекомендации разберем, какие НПД использовать, когда проектируете и возводите защитные ограждающие конструкции (ЗОК). А также какие данные должны быть в задании на проектирование и что предусмотреть в проектной и исполнительной документации. Вы узнаете, что проверить, когда монтируете и принимаете конструкции.
Какие нормы и рекомендации использовать при проектировании и строительстве ЗОК
Единого документа, который полностью регулирует выбор расчетной угрозы, проектирование, испытание, монтаж и приемку ЗОК, пока нет. Состав документов зависит от типа объекта, конструктивного решения, материалов и условий эксплуатации. Примерный состав документов описали в таблице.
Основные и дополнительные НПД
Когда проектируете ЗОК, нужно учитывать не только воздействие БПЛА. Большую часть срока службы конструкция воспринимает обычные эксплуатационные нагрузки:
Важно уделить внимание обледенению сетки. Когда выбираете размер ячейки, нужно обеспечивать проницаемость улавливающей сетчатой конструкции не менее 75 процентов при расчетной или экстремальной толщине стенки гололеда (п. 9.2.2 СП 542.1325800.2024).
Для металлических ЗОК и сетчато-тросовых конструкций оцените влияние системы на существующую молниезащиту объекта. СП 542.1325800.2024 предусматривает проектирование молниезащиты ЗОК по ГОСТ Р 59789 и СО 153-34.21.122-2003. Новая металлическая конструкция может изменить защищаемую зону, пути растекания тока и требования к заземлению. Поэтому присоединить ЗОК к существующему контуру без расчета нельзя.
Что такое ЗОК и какие задачи она решает
ЗОК – это инженерная система, которая снижает последствия от БПЛА. На практике ЗОК часто воспринимают как обычную защитную сетку. Но сетка – только один из элементов конструкции. ЗОК может включать:
ЗОК задерживает БПЛА и обеспечивает безопасное удаление точки возможного подрыва от объекта, снижает воздействие воздушной ударной волны и ограничивает распространение осколков.
Эффективность ЗОК определяет не прочность отдельной сетки, а работа всей системы. Даже прочное защитное полотно не гарантирует защиту, ведь могут не выдержать узлы крепления, разрушиться опоры и вся конструкция потеряет устойчивость.

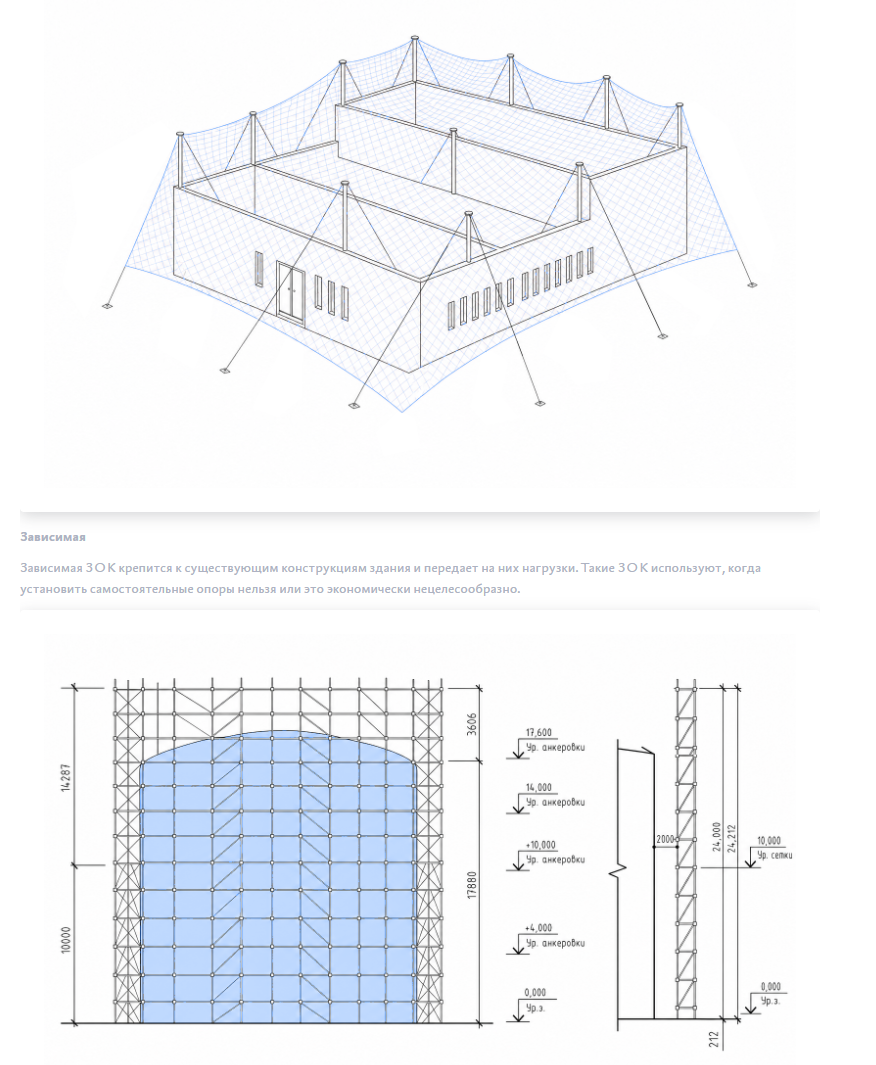

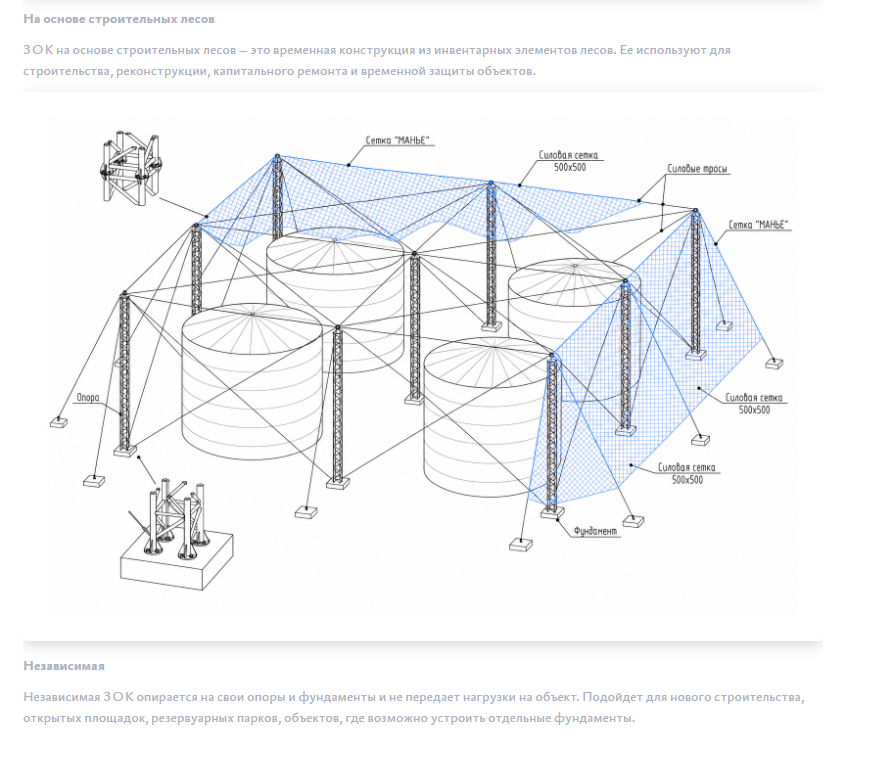

СП 542 предусматривает два основных варианта конструктивного исполнения ЗОК: независимые и зависимые. Также на практике применяют временные конструкции на базе строительных лесов. Выбор конструктивной схемы зависит не только от размеров объекта. Нужно учитывать:
Виды ЗОК и их особенности описали в презентации.
- осадки;
- собственный вес;
- температурные деформации;
- предварительное натяжение канатов.
Важно уделить внимание обледенению сетки. Когда выбираете размер ячейки, нужно обеспечивать проницаемость улавливающей сетчатой конструкции не менее 75 процентов при расчетной или экстремальной толщине стенки гололеда (п. 9.2.2 СП 542.1325800.2024).
Для металлических ЗОК и сетчато-тросовых конструкций оцените влияние системы на существующую молниезащиту объекта. СП 542.1325800.2024 предусматривает проектирование молниезащиты ЗОК по ГОСТ Р 59789 и СО 153-34.21.122-2003. Новая металлическая конструкция может изменить защищаемую зону, пути растекания тока и требования к заземлению. Поэтому присоединить ЗОК к существующему контуру без расчета нельзя.
Что такое ЗОК и какие задачи она решает
ЗОК – это инженерная система, которая снижает последствия от БПЛА. На практике ЗОК часто воспринимают как обычную защитную сетку. Но сетка – только один из элементов конструкции. ЗОК может включать:
- опоры;
- растяжки;
- фундаменты;
- силовые тросы;
- защитное полотно;
- противоосколочные преграды;
- энергопоглощающие устройства;
- дополнительные защитные сетки.
ЗОК задерживает БПЛА и обеспечивает безопасное удаление точки возможного подрыва от объекта, снижает воздействие воздушной ударной волны и ограничивает распространение осколков.
Эффективность ЗОК определяет не прочность отдельной сетки, а работа всей системы. Даже прочное защитное полотно не гарантирует защиту, ведь могут не выдержать узлы крепления, разрушиться опоры и вся конструкция потеряет устойчивость.
СП 542 предусматривает два основных варианта конструктивного исполнения ЗОК: независимые и зависимые. Также на практике применяют временные конструкции на базе строительных лесов. Выбор конструктивной схемы зависит не только от размеров объекта. Нужно учитывать:
- уровень требуемой защиты;
- условия эксплуатации объекта;
- возможность размещения опор;
- характеристики расчетного БПЛА;
- несущую способность существующих конструкций.
Виды ЗОК и их особенности описали в презентации.
Как определить, какая ЗОК нужна
Не существует универсальной защитной конструкции, которая подходила бы для любого объекта. До проектирования нужно определить исходные данные для расчета. В первую очередь необходимо установить:
Эти параметры определяют конструктивную схему, состав элементов ЗОК и объем необходимых расчетов. Ниже расскажем, как действовать, чтобы определить необходимые данные.
Определите уровень защиты объекта
Проектирование ЗОК начинают с определения уровня защиты объекта. Уровень защиты объекта от БПЛА принимают в соответствии с документами по стандартизации или по заданию на проектирование (СП 542). Выбор уровня зависит от возможных угроз. Его определяет собственник объекта или эксплуатирующая организация. Они учитывают требования к антитеррористической защищенности, категории объекта и результатов оценки рисков.
Уровень определяет способность защитной ограждающей конструкции обеспечить приемлемую нагрузку на защищаемый объект, а также устанавливает требования к составу элементов ЗОК. Каждому уровню защиты соответствует перечень типов БПЛА, от которых нужно защищаться (табл. 6.2 СП 542). Таблица показывает, защиту от каких типов БПЛА обеспечивает каждый уровень.
Уровни защиты от БПЛА
Не существует универсальной защитной конструкции, которая подходила бы для любого объекта. До проектирования нужно определить исходные данные для расчета. В первую очередь необходимо установить:
- требуемый уровень защиты объекта;
- расчетный тип БПЛА;
- характеристики защищаемого объекта;
- возможность размещения независимой конструкции или крепления ЗОК к существующему зданию.
Эти параметры определяют конструктивную схему, состав элементов ЗОК и объем необходимых расчетов. Ниже расскажем, как действовать, чтобы определить необходимые данные.
Определите уровень защиты объекта
Проектирование ЗОК начинают с определения уровня защиты объекта. Уровень защиты объекта от БПЛА принимают в соответствии с документами по стандартизации или по заданию на проектирование (СП 542). Выбор уровня зависит от возможных угроз. Его определяет собственник объекта или эксплуатирующая организация. Они учитывают требования к антитеррористической защищенности, категории объекта и результатов оценки рисков.
Уровень определяет способность защитной ограждающей конструкции обеспечить приемлемую нагрузку на защищаемый объект, а также устанавливает требования к составу элементов ЗОК. Каждому уровню защиты соответствует перечень типов БПЛА, от которых нужно защищаться (табл. 6.2 СП 542). Таблица показывает, защиту от каких типов БПЛА обеспечивает каждый уровень.

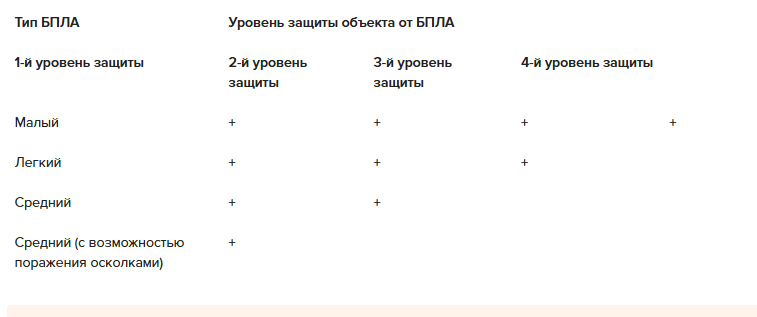

Уровни защиты от БПЛА
Определить вероятность разрушения объекта
Когда вы определили уровень защиты объекта, установите, какие последствия воздействия допустимы для него. На этом этапе определяют приемлемую вероятность разрушения объекта (СП 542.1325800.2024). В зависимости от требований к сохранности объекта принимают:
Эксплуатирующая организация выбирает уровень повреждений на основании отраслевых и объектовых требований. Также это может сделать заказчик на этапе, когда формируют задания на проектирование. Значение вероятности разрушения – это исходный параметр для расчетов. От него зависит величина допустимого воздействия воздушной ударной волны, а в дальнейшем – минимальное расстояние между ЗОК и защищаемым объектом.
Определите расчетный БПЛА
От характеристик расчетного БПЛА зависят конструктивная схема ЗОК, материал и параметры защитной сетки, расчет динамических нагрузок, расстояние между защитной конструкцией и объектом, подбор опор, фундаментов и энергопоглощающих устройств. Поэтому определение расчетного БПЛА – важный этап проектирования. Эти данные должен определить заказчик или эксплуатирующая организация. При этом важно учесть требования к антитеррористической защищенности, категории объекта и результаты оценки угроз.
Если в задании на проектирование нет сведений о расчетном БПЛА или нужном уровне защиты, проектировщику лучше запросить их до начала разработки проекта. Без них невозможно обоснованно выбрать конструктивную схему и подтвердить, что ЗОК обеспечит требуемый уровень защиты. В рекомендациях МЧС привели классификацию БПЛА на основе рекомендаций Минобороны.
Классификация беспилотных летательных аппаратов
Когда вы определили уровень защиты объекта, установите, какие последствия воздействия допустимы для него. На этом этапе определяют приемлемую вероятность разрушения объекта (СП 542.1325800.2024). В зависимости от требований к сохранности объекта принимают:
- нулевую вероятность разрушения, если здание не должно пострадать вообще;
- среднюю вероятность разрушения, когда допускают частичное повреждение объекта при сохранении его основных функций.
Эксплуатирующая организация выбирает уровень повреждений на основании отраслевых и объектовых требований. Также это может сделать заказчик на этапе, когда формируют задания на проектирование. Значение вероятности разрушения – это исходный параметр для расчетов. От него зависит величина допустимого воздействия воздушной ударной волны, а в дальнейшем – минимальное расстояние между ЗОК и защищаемым объектом.
Определите расчетный БПЛА
От характеристик расчетного БПЛА зависят конструктивная схема ЗОК, материал и параметры защитной сетки, расчет динамических нагрузок, расстояние между защитной конструкцией и объектом, подбор опор, фундаментов и энергопоглощающих устройств. Поэтому определение расчетного БПЛА – важный этап проектирования. Эти данные должен определить заказчик или эксплуатирующая организация. При этом важно учесть требования к антитеррористической защищенности, категории объекта и результаты оценки угроз.
Если в задании на проектирование нет сведений о расчетном БПЛА или нужном уровне защиты, проектировщику лучше запросить их до начала разработки проекта. Без них невозможно обоснованно выбрать конструктивную схему и подтвердить, что ЗОК обеспечит требуемый уровень защиты. В рекомендациях МЧС привели классификацию БПЛА на основе рекомендаций Минобороны.
Классификация беспилотных летательных аппаратов
Из таблицы видно: растет масса БПЛА, возрастает и радиус его действия. Это позволяет на этапе подготовки задания на проектирование оценить вероятные угрозы для конкретного объекта. При этом рекомендации МЧС указывают, что при разработке проекта ЗОК нужно учитывать наиболее вероятный тип БПЛА в районе, где находится объект.

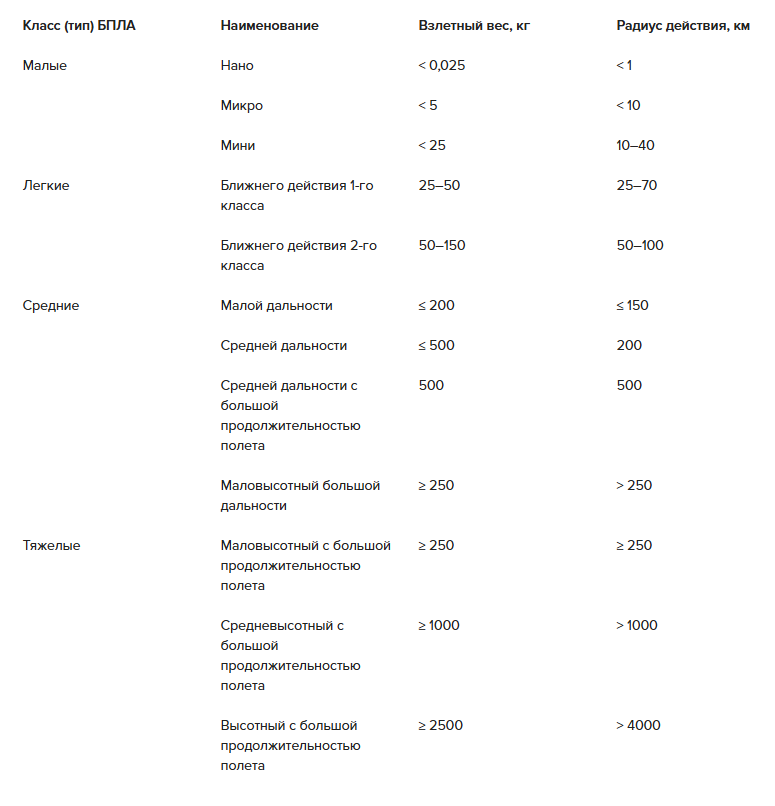

В таблице* привели ориентировочные характеристики распространенных БПЛА. Значения привели ориентировочно по открытым источникам. Они могут отличаться в зависимости от модификации аппарата.
Характеристики БПЛА
....
В таблице* привели ориентировочные характеристики распространенных БПЛА. Значения привели ориентировочно по открытым источникам. Они могут отличаться в зависимости от модификации аппарата.
Характеристики БПЛА
....
