Что включает в себя система пожарной сигнализации и оповещения людей при пожаре
Олег Синявский
Операционный директор АО «НПО «Пульс», эксперт по пожарной безопасности
Анастасия Макаренкова
Эксперт по охране труда и расследованию несчастных случаев
Автоматическая пожарная сигнализация (далее – АПС) обнаруживает возгорание на объекте защиты и передает сигнал тревоги. От командного сигнала пожарной сигнализации включается система оповещения и управления эвакуацией людей при пожаре (далее – СОУЭ) (ч. 4 ст. 83 Техрегламента).

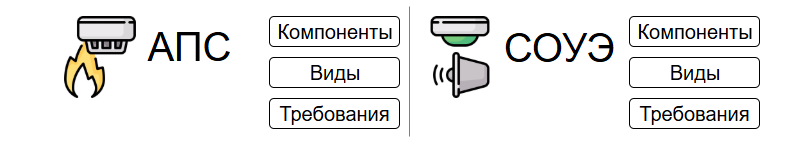

Системы направлены на защиту жизни и здоровья людей и минимизации ущерба имуществу. Ниже расскажем, что входит в каждую из систем, какие бывают виды и что требует законодательство. Если хотите почитать какой-то конкретный раздел, выбирайте его на интерактивной схеме.
АПС
АПС – комплекс средств, которые обнаруживают признаки пожара и передают сигнал тревоги. При возгорании АПС включает систему оповещения и установки пожаротушения.
В большинстве случаев системы пожарной сигнализации взаимосвязаны с другими системами и оборудованием объектов. Они могут активировать системы пожаротушения, оповещения и дымоудаления. Некоторые системы могут управлять инженерным оборудованием объекта. Например, отключать лифты, управлять вентиляцией и системами контроля доступа.
КОМПОНЕНТЫ

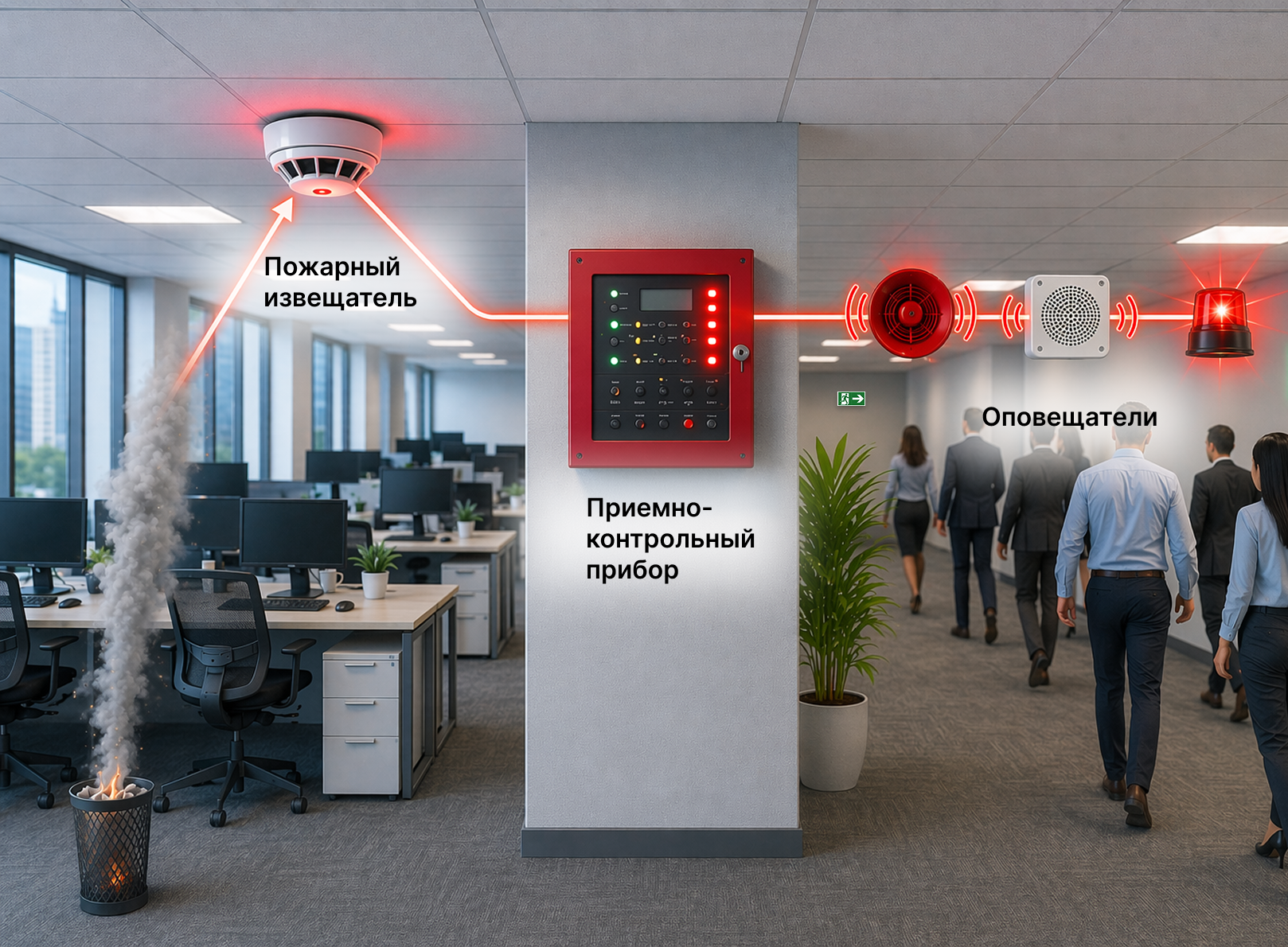

В состав системы пожарной сигнализации могут входить различные компоненты. Это зависит от типа системы, схемы подключения и набора оборудования. Ниже опишем основные компоненты, которые входят во все виды АПС.
Пожарные извещатели или датчики – основное устройство системы АПС. Их задача –обнаружить фактор пожара и подать сигнал (ч. 4 ст. 83 Техрегламента).

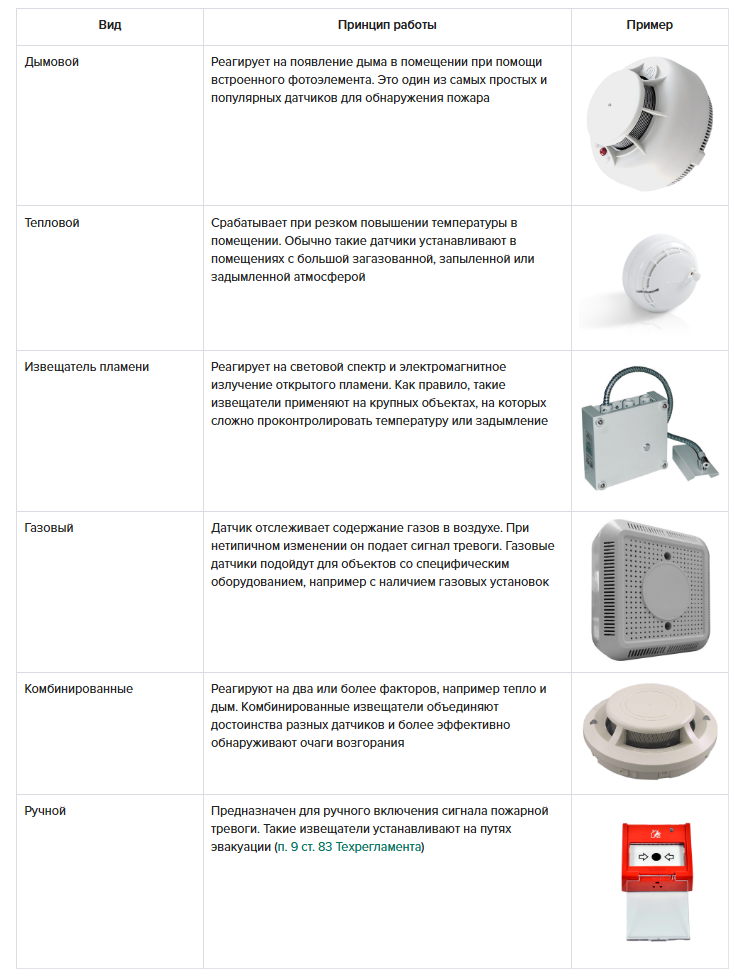

Выделяют шесть видов извещателей по типу фактора, который влияет на их срабатывание. Собрали их в таблице.
АПС – комплекс средств, которые обнаруживают признаки пожара и передают сигнал тревоги. При возгорании АПС включает систему оповещения и установки пожаротушения.
В большинстве случаев системы пожарной сигнализации взаимосвязаны с другими системами и оборудованием объектов. Они могут активировать системы пожаротушения, оповещения и дымоудаления. Некоторые системы могут управлять инженерным оборудованием объекта. Например, отключать лифты, управлять вентиляцией и системами контроля доступа.
КОМПОНЕНТЫ
В состав системы пожарной сигнализации могут входить различные компоненты. Это зависит от типа системы, схемы подключения и набора оборудования. Ниже опишем основные компоненты, которые входят во все виды АПС.
Пожарные извещатели или датчики – основное устройство системы АПС. Их задача –обнаружить фактор пожара и подать сигнал (ч. 4 ст. 83 Техрегламента).
Выделяют шесть видов извещателей по типу фактора, который влияет на их срабатывание. Собрали их в таблице.
Виды пожарных извещателей выбирают в зависимости от защищаемого помещения и типа пожарной нагрузки (п. 6.2.1 СП 484.1311500.2020).
Извещатели устанавливают в соответствии с требованиями технической документации (ч. 1 ст. 83 Техрегламента). Извещатели должны быть устойчивы к воздействию климатических, механических, электромагнитных, оптических, радиационных и других факторов внешней среды. В местах, где существует опасность механического повреждения извещателя, предусматривают защитную конструкцию.
Приемно-контрольный прибор или пульт управления – обрабатывает и анализирует информацию от извещателей. На ее основе принимает решение о сигнале тревоги, проверяет исправность компонентов системы и передает информацию на другие смежные системы, в том числе на СОУЭ.
Оповещатели – предупреждают о возникновении угрозы пожара. Это компоненты СОУЭ, но они неразрывно связаны с АПС, потому что принимают сигнал тревоги с ее приемно-контрольного прибора. Подробнее о требованиях и типах рассказали ниже.
ВИДЫ

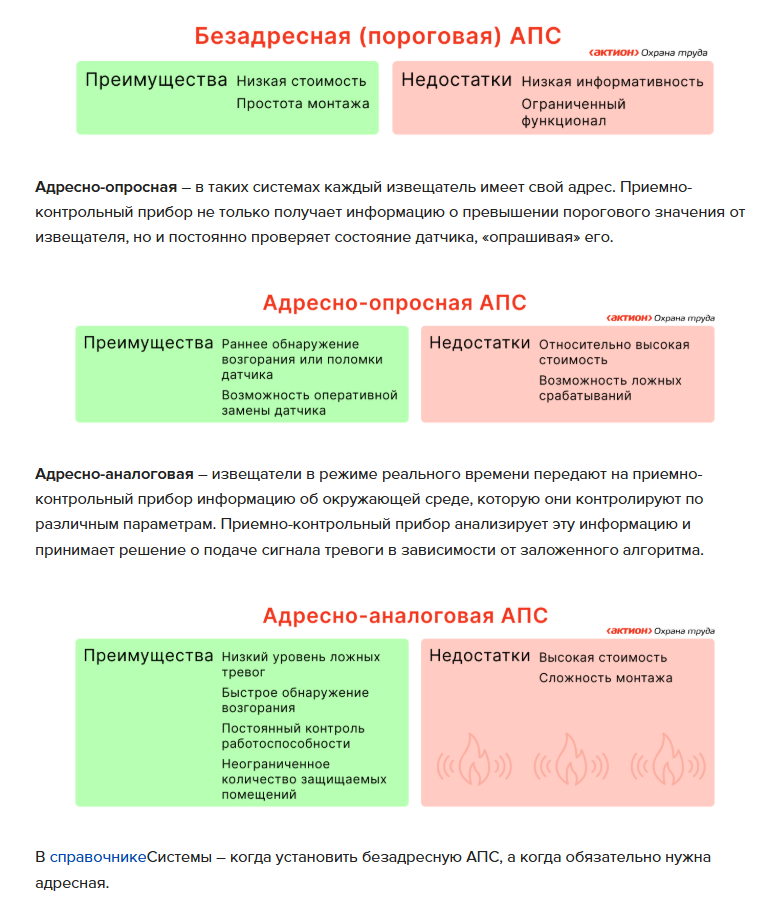

Безадресная или пороговая – извещатели в таких системах срабатывают при превышении значении порога. Например, при повышении температуры или уровня задымленности. Извещатели последовательно соединены в шлейф и подключены к приемно-контрольному прибору. Шлейфов может быть несколько. При срабатывании хотя бы одного извещателя передает сигнал тревоги со всего шлейфа.
Как правило, такой вид АПС устанавливают в небольших помещениях с простой планировкой.
Извещатели устанавливают в соответствии с требованиями технической документации (ч. 1 ст. 83 Техрегламента). Извещатели должны быть устойчивы к воздействию климатических, механических, электромагнитных, оптических, радиационных и других факторов внешней среды. В местах, где существует опасность механического повреждения извещателя, предусматривают защитную конструкцию.
Приемно-контрольный прибор или пульт управления – обрабатывает и анализирует информацию от извещателей. На ее основе принимает решение о сигнале тревоги, проверяет исправность компонентов системы и передает информацию на другие смежные системы, в том числе на СОУЭ.
Оповещатели – предупреждают о возникновении угрозы пожара. Это компоненты СОУЭ, но они неразрывно связаны с АПС, потому что принимают сигнал тревоги с ее приемно-контрольного прибора. Подробнее о требованиях и типах рассказали ниже.
ВИДЫ
Безадресная или пороговая – извещатели в таких системах срабатывают при превышении значении порога. Например, при повышении температуры или уровня задымленности. Извещатели последовательно соединены в шлейф и подключены к приемно-контрольному прибору. Шлейфов может быть несколько. При срабатывании хотя бы одного извещателя передает сигнал тревоги со всего шлейфа.
Как правило, такой вид АПС устанавливают в небольших помещениях с простой планировкой.
ТРЕБОВАНИЯ
Техрегламент устанавливает пять основных требований к системам пожарной сигнализации.
СОУЭ
Техрегламент устанавливает пять основных требований к системам пожарной сигнализации.
- Технические средства автоматических установок пожарной сигнализации должны быть совместимы друг с другом, а также с другими взаимодействующими с ними техническими средствами (ч. 1 ст. 103 Техрегламента).
- Средства обнаружения пожара располагают таким образом, чтобы они могли своевременно обнаружить пожар в любой точке помещения (ч. 6 ст. 83 Техрегламента).
- Системы пожарной сигнализации должны подавать световой и звуковой сигнал о возникновении пожара на приемно-контрольное устройство в помещении дежурного персонала или на специальные выносные устройства оповещения. В зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф4.1, Ф4.2 сигнал должен поступать напрямую и на пульт подразделения пожарной охраны (ч. 7 ст. 83 Техрегламента).
- Линии связи между техническими средствами автоматических установок пожарной сигнализации должны быть работоспособными в условиях пожара в течение времени, достаточного для эвакуации людей в безопасную зону (ч. 2 ст. 103 Техрегламента).
- Технические средства автоматических установок пожарной сигнализации обеспечивают бесперебойным электропитанием на время выполнения ими своих функций (ч. 2 ст. 91 Техрегламента).
СОУЭ
Внимание
Раздел основан на СП 3.13.130
Его вводят в действие с 01.06.2026 приказом МЧС от 26.02.2026 № СП 3.13130.
СОУЭ предназначена для своевременного сообщения о возгорании и безопасной эвакуации людей при пожаре (п. 1 ст. 54 Техрегламента).
Ниже расскажем об основных компонентах системы, ее видах и требованиях законодательства к СОУЭ.
КОМПОНЕНТЫ
В систему входят устройства, которые применяют для оповещения людей о пожаре и организации их эвакуации. Они срабатывают, когда получают сигнал тревоги от АПС. В зависимости от типа системы набор устройств может отличаться, подробнее расскажем про каждый.
Системы для оповещения людей о пожаре.

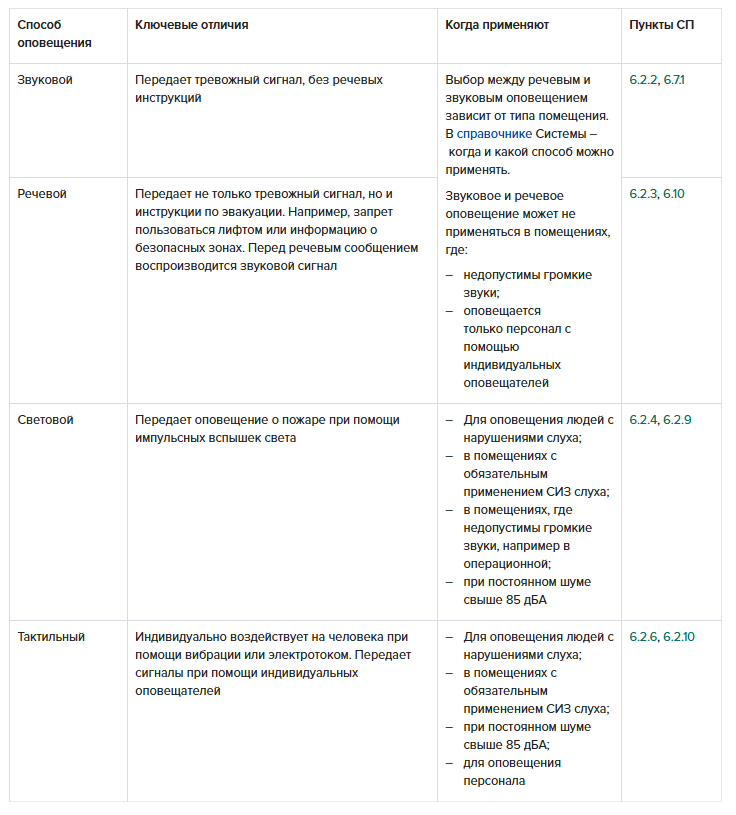

Существует четыре способа оповещения о пожаре при помощи оповещателей. Их можно применять по отдельности или комбинировать между собой. В таблице собрали основные отличия способов и когда можно их применять.
Ниже расскажем об основных компонентах системы, ее видах и требованиях законодательства к СОУЭ.
КОМПОНЕНТЫ
В систему входят устройства, которые применяют для оповещения людей о пожаре и организации их эвакуации. Они срабатывают, когда получают сигнал тревоги от АПС. В зависимости от типа системы набор устройств может отличаться, подробнее расскажем про каждый.
Системы для оповещения людей о пожаре.
Существует четыре способа оповещения о пожаре при помощи оповещателей. Их можно применять по отдельности или комбинировать между собой. В таблице собрали основные отличия способов и когда можно их применять.
При проведении аварийно-спасательных работ и ручного оповещения применяют аварийный микрофон. Его применение возможно в четырех случаях (п. 6.12.1 СП 3.13130):

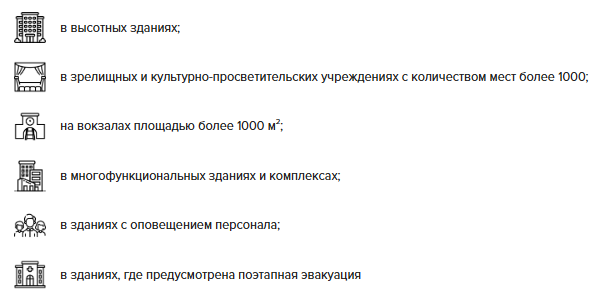

Как минимум один микрофон должен быть предусмотрен:
- при неисправности линий связи;
- во время возникновения непредусмотренных ситуаций при пожаре;
- при проведении испытаний, тренировок и учений;
- когда нужно оповестить людей об угрозе их жизни, террористических атаках, а также природных и техногенных катастрофах.
Как минимум один микрофон должен быть предусмотрен:
Сообщения по аварийному микрофону имеют приоритет перед всеми видами оповещения (п. 6.12.4 СП 3.13130).
Системы для управления эвакуацией.
Для управления эвакуацией людей применяют один из способов или их комбинацию:
ВИДЫ
До 1 июня 2026 года СОУЭ делили на пять типов. В новом СП 3.13130 СОУЭ делят по способу оповещения о пожаре: речевой или звуковой. В зависимости от выбранного способа и проектируют систему.
В таблице отразили, как старую классификацию СОУЭ переложить на новую.
...
Системы для управления эвакуацией.
Для управления эвакуацией людей применяют один из способов или их комбинацию:
- аварийное освещение;
- подсветка знаков пожарной безопасности на путях эвакуации;
- автоматическое и дистанционное открытие дверей или других преграждающих устройств на путях эвакуации;
- экстренная связь пожарного поста с зонами оповещения;
- передача дополнительной информации для эвакуации.
ВИДЫ
До 1 июня 2026 года СОУЭ делили на пять типов. В новом СП 3.13130 СОУЭ делят по способу оповещения о пожаре: речевой или звуковой. В зависимости от выбранного способа и проектируют систему.
В таблице отразили, как старую классификацию СОУЭ переложить на новую.
...
